方案解讀：lewin樂玩微車載以太網交換芯片YT99系列
2025-04-27
引入：市場數據顯示，國內車載以太網芯片市場正步入爆發期。預計 2025 年市場規模將達 293 億元，相較于 2020 年，年均復合增長率達 66%。2025年國內車載以太網交換機芯片市場規模有望突破136.7億元。
汽車行業對汽車以太網芯片的需求正經歷深刻變革。性能方面，傳感器數量增多，數據呈爆發式增長，芯片須具備更寬的帶寬，快速傳輸海量數據，延遲更低，以確保自動駕駛決策的及時性。功能方面，芯片不能僅傳輸數據，還需具備強大的網絡管理能力來保障車內網絡穩定，此外需擁有高效故障診斷與解決能力，以支持軟件快速更新，來滿足消費者多元的需求。應用場景上，隨著新能源汽車和智能網聯汽車的興起，電池管理、電驅動、車聯網通信、智能座艙等關鍵環節對芯片的穩定性、傳輸速率和數據交互能力提出了更高的要求。
YT99系列具有高帶寬、低延遲、高可靠性、易于擴展、標準化程度高、成本相對較低等優勢，將應用于自動駕駛、車載娛樂系統、車載中央網關等多個場景。該產品與公司已規模量產的車載以太網物理層芯片相結合，可以為客戶提供更便捷、更統一的車載以太網整體方案。
1）YT99系列核心作用
(1) 構建高速通信中樞
通過多端口（如8/11端口）設計，連接車內攝像頭、雷達、域控制器、娛樂系統等設備，實現數據高效交互。
集成TSN（時間敏感網絡）協議，保障自動駕駛傳感器數據、控制指令等關鍵信息以微秒級時延傳輸，滿足實時性要求。
(2) 打破傳統架構瓶頸
替代傳統CAN/LIN總線，單對線纜即可實現千兆級帶寬雙向傳輸，布線復雜度降低40%，顯著節約空間與成本。
支持IEEE 802.1AS時間同步協議，協調多傳感器數據采集時序，避免自動駕駛系統因時鐘偏差導致的決策錯誤。
(3) 構建安全冗余網絡
集成ASIL-D級的RISC-V內核，車規等級符合AEC-Q100 Grade 2，確保剎車、轉向等關鍵控制信號傳輸高可靠。支持VLAN劃分和流量優先級管理，隔離娛樂系統與自動駕駛數據流，防止網絡擁塞引發的安全隱患。
(4) 推動智能化升級
為OTA升級提供穩定通道，支持全車ECU（電子控制單元）同步更新，傳輸效率較傳統方案提升5倍。
兼容5G-V2X、邊緣計算等擴展模塊，為未來艙駕融合、車路協同預留技術接口。
2）YT99系列產品型號

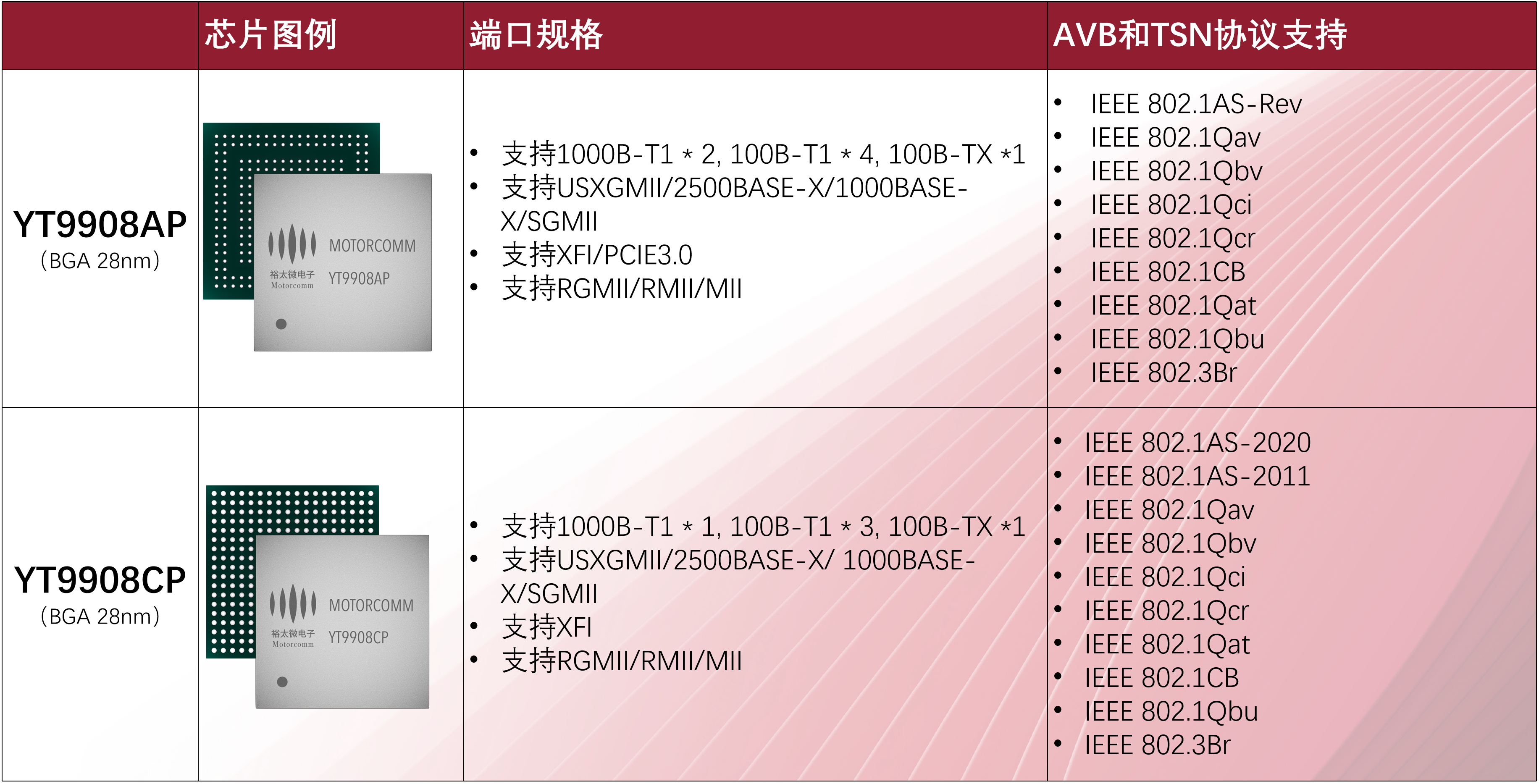

YT9908系列，8 ports，滿足中高端ADAS、中高端座艙、中高端區域控制器、高端T-BOX。YT9908AP支持更多的以太網接口，YT9908CP支持較少的以太網接口，性價比更優。

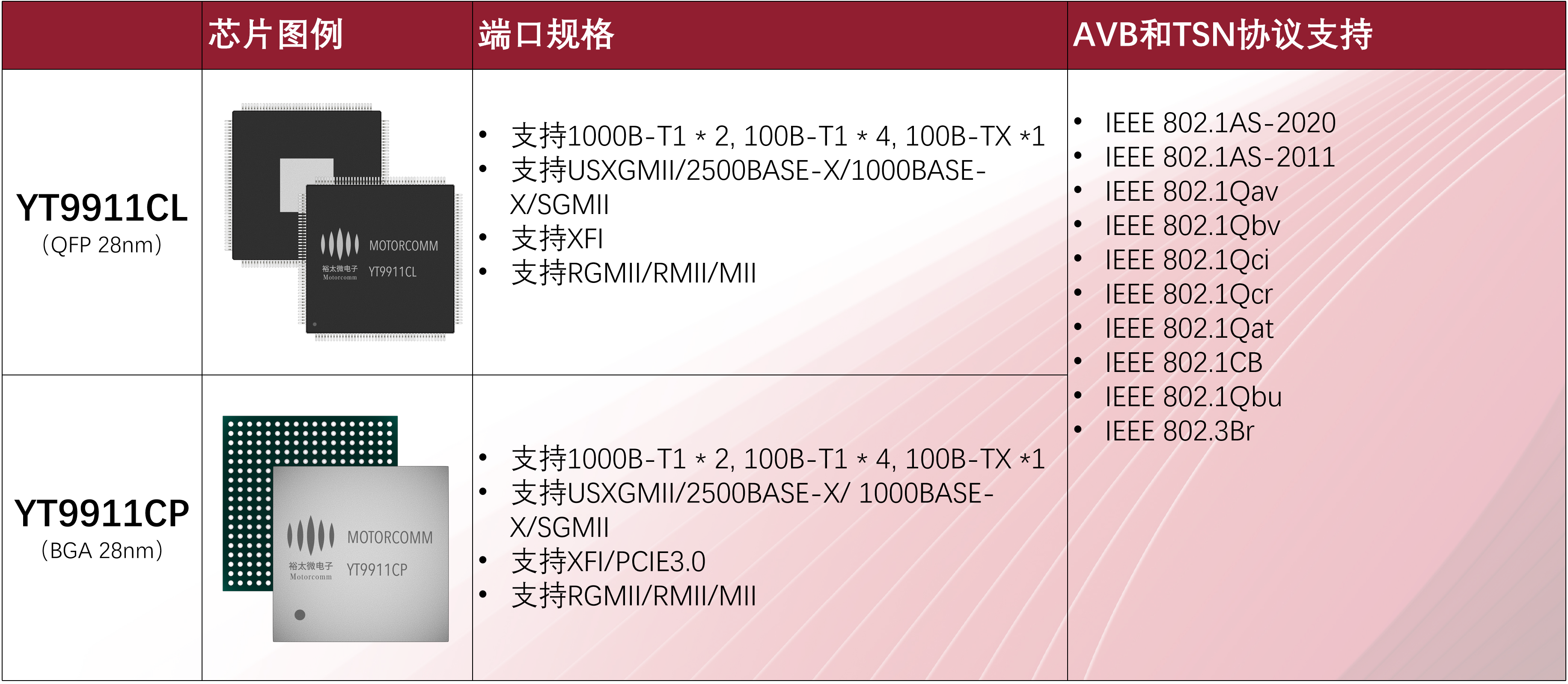

YT9911系列，11 ports，滿足高端ADAS、高端座艙、高端中央網關、高端區域控制器。YT9911CP采用BGA封裝，支持PCIE。YT9911CL采用QFP封裝，不支持PCIE，性價比更優。
3）產品關鍵競爭力
（1） 功能全：
a) 接口性能全且優：上行接口最高支持到10G速率，百兆PHY和千兆PHY接口為獨立自主IP，并且集成了豐富的上行高速接口協議，包括SGMII/HSGMII/USXGMII, XFI、PCIE3.0等

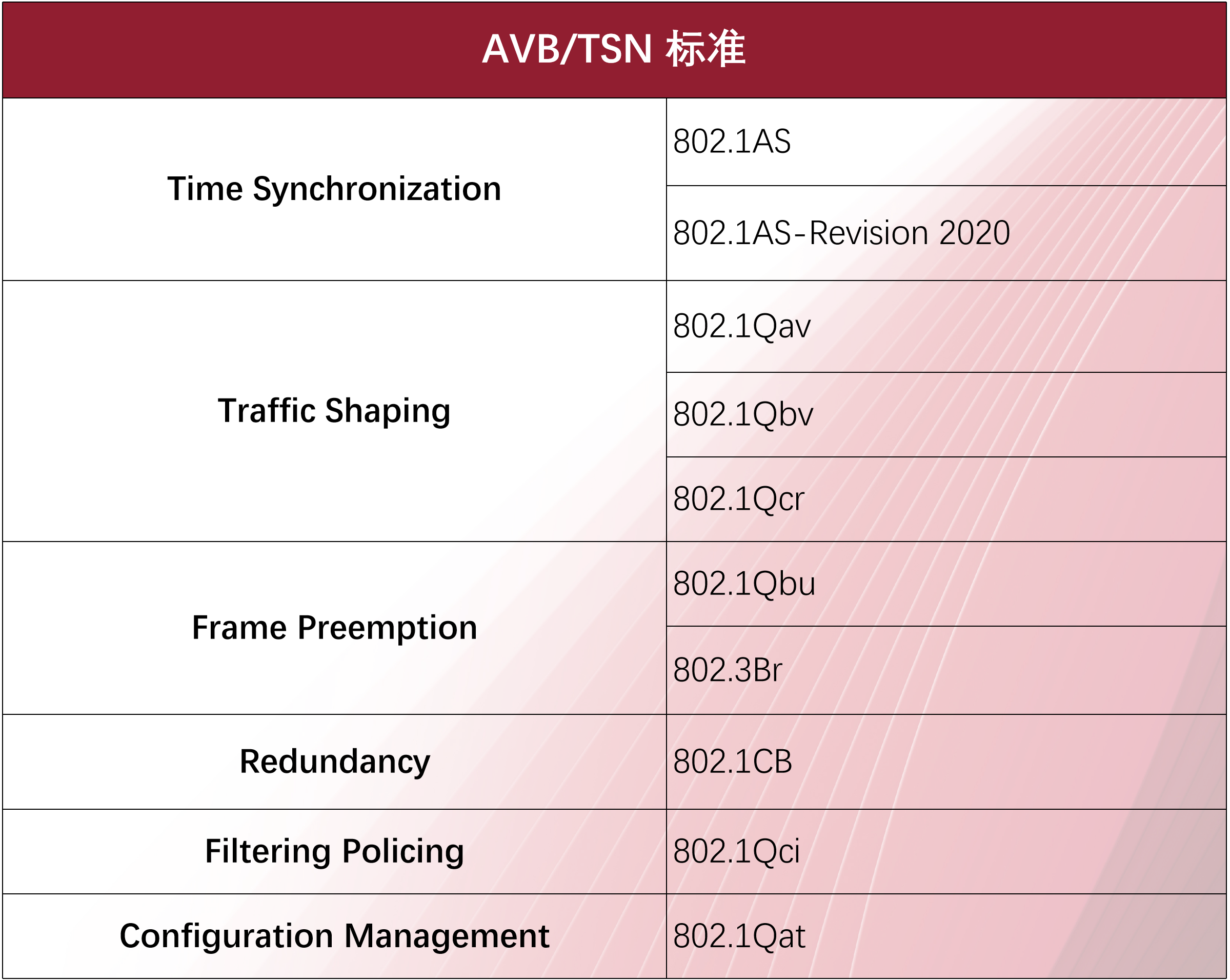

b) AVB/TSN協議覆蓋全
c) 場景支持全：可以完美與市場現有的低、中、高階SOC對接，滿足智能座艙、智能駕駛等大帶寬數據通信的應用需求；
（2） 精度高：業界領先的時間敏感網絡同步機制，支持全球最多的8個時間敏感網絡協議棧，支持多域高精度時鐘同步。支持最低的時延抖動：系統的同步時鐘抖動達到+/-20ns以內，支持端到端的數據完整性和ECC校驗，以更好地支持L3及以上輔助駕駛對時間同步的要求；
（3）自主安全：強大的功能安全機制，支持強大的自診斷功能，支持國密安全啟動，支持端口隔離和DoS攻擊防護，集成ASIL-D級的RISC-V內核，自主可控。
（4）三方認證：產品會進行多項三方認證產品安全，驗證產品安全和質量可靠性：
4）實際應用場景解讀
ADAS高階輔助駕駛系統:
YT99系列支持?jǐn)z像頭、激光雷達、毫米波雷達等傳感器的千兆級數據傳輸，通過TSN協議（如802.1Qbv）實現微秒級時延控制，確保自動駕駛決策系統的實時性。連接自動駕駛域與底盤域、動力域，實現剎車指令、轉向控制等關鍵信號的低抖動傳輸。其ASIL D級功能安全設計（如雙核鎖步校驗）保障信號傳輸，滿足ISO 26262標準。
車載信息娛樂系統:
驅動4K中控屏、AR-HUD及后排娛樂系統，通過SerDes技術實現無損視頻傳輸。配合NPU芯片實現語音指令的實時處理，TSN流量整形技術優先保障語音數據的低延遲傳輸。
車載網關:
作為車內網絡的核心節點，集成PCIe、I2C等接口，實現以太網與CAN/LIN總線的協議轉換。提供千兆級帶寬支持全車ECU固件同步更新，傳輸效率較傳統方案提升5倍。
車載域控:
連接車門、車窗、座椅調節等低功耗模塊，通過VLAN劃分隔離控制信號與娛樂數據流，防止網絡擁塞。在新能源車型中，實時監控電池管理系統（BMS）數據，通過QoS策略優先傳輸熱失控預警信號，保障高壓系統安全。
5）產品服務支持
lewin樂玩微車載通信芯片的完整解決方案全棧自主可控，以智能汽車通信需求為核心，通過硬件芯片、協議棧、開發工具及服務體系的深度整合，構建覆蓋車內網絡全場景的技術生態。TSN交換芯片配合已量產的車載PHY、以及未來的SerDes，打造完整統一的車內通信芯片解決方案。

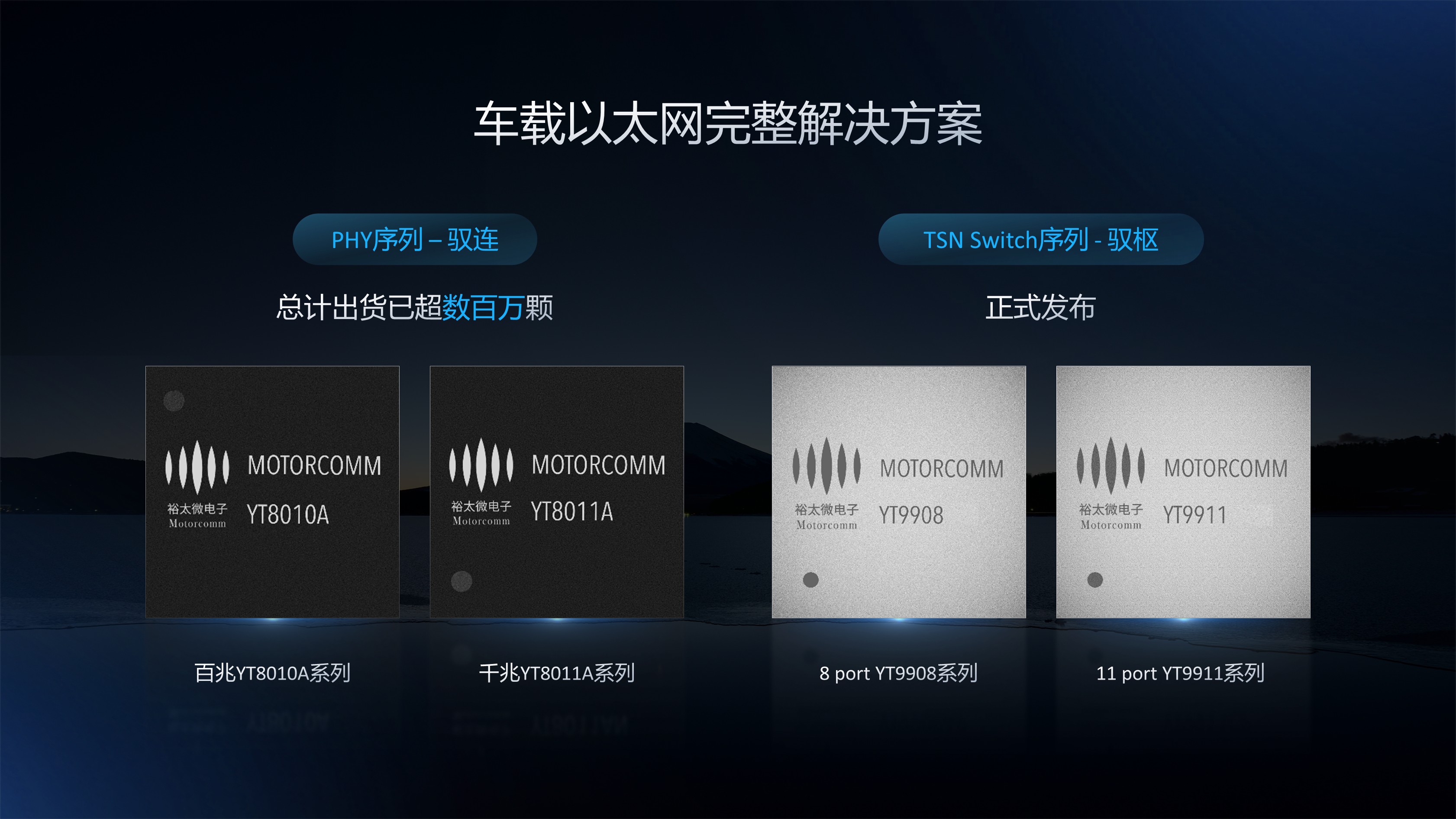

(1) 硬件芯片矩陣
千兆以太網物理層（PHY）-YT8011A系列
支持單對線千兆以太網（1000BASE/100BASE-T1），符合IEEE802.3bp & IEEE802.3bw標準規范，最大傳輸速率可達1000Mbits/s，完全滿足智能汽車的ADAS（高級駕駛輔助系統）、座艙、T-BOX（車載通信終端）等車載高速有線數據傳輸應用場景。
百兆以太網物理層（PHY）-YT8010A系列
支持單對線百兆以太網（100BASE-T1），適用廣泛的車載數據傳輸應用。

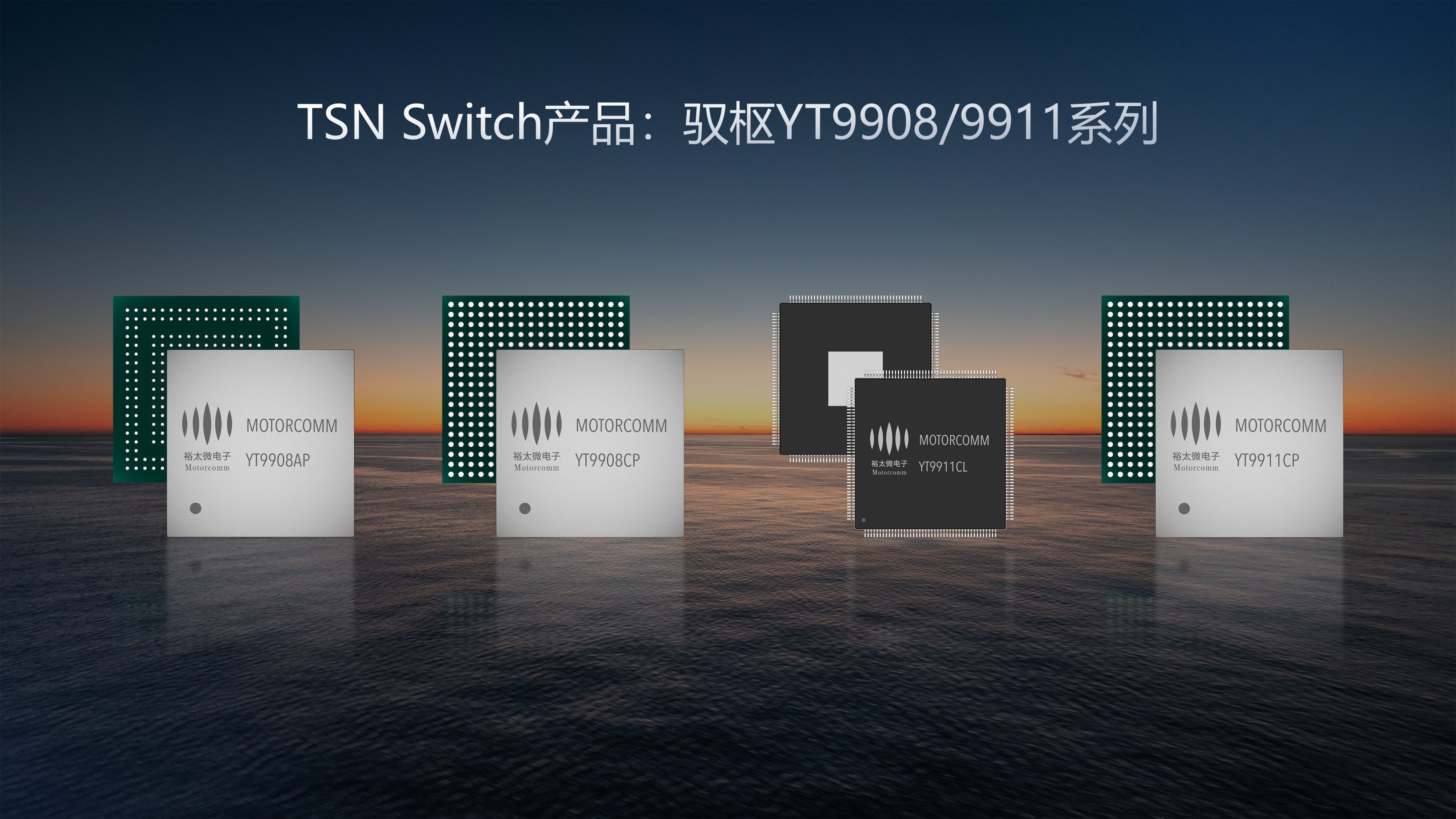

千兆以太網交換芯片（Switch）-YT9908/9911系列
搭載TSN協議的車規級交換芯片，集成數個1000BASE-T1和100BASE-T1物理層的收發器，通過時間敏感網絡技術協調多傳感器數據流，確保自動駕駛指令傳輸?shù)蜁r(shí)延，適用于自動駕駛、車載娛樂系統、車載中央網關等場景。
車載SerDes芯片（即將發布）-YT7821/7921系列
串行器/解串器芯片，遵從國家標準HSMT，其通信速率可覆蓋2Gbps至8Gbps，滿足車載攝像頭從2M到8M分辨率的主流應用需求，傳輸距離可達15米，廣泛適用于ADAS域控、座艙域控、電子后視鏡等場景。
(2) 協議棧與中間件
集成AVB/TSN協議簇（如802.1AS時間同步、802.1Qbv流量整形），兼容AutoSAR/ROS2系統框架，支持車載系統無縫對接。
提供定制化SDK，支持車企靈活配置VLAN、QoS策略，實現娛樂系統與自動駕駛數據流的安全隔離。
(3) 開發驗證體系
車規級仿真平臺：內置EMC/ESD測試模塊，預置ISO 16750振動、溫變測試場景，加速可靠性驗證。
開放式參考設計：提供域控制器網關、智能座艙等典型場景組網方案，縮短客戶開發周期
(4) 本土化優秀服務
專業本土FAE團隊，構建敏捷響應體系，提供專業的技術支持和周到的售后服務
結語：
受 L3 級以上自動駕駛對傳感器數據融合實時性需求、智能座艙多屏互動等應用對高帶寬的持續消耗，以及整車電子電氣架構向域集中式演進等因素驅動，車載通信技術正成為定義未來智能汽車競爭力的關鍵變量。lewin樂玩微也將以全棧自主可控的技術能力與生態合作優勢，持續推動中國智能汽車產業走向全球。后續，lewin樂玩微還將推出車載SerDes芯片的方案解讀，敬請期待。
